丹江口市紅石巖溝水庫工程

一、項目名稱：丹江口市紅石巖溝水庫工程（樞紐工程）。

二、建設地點：丹江口市鹽池河鎮。

三、主要建設內容

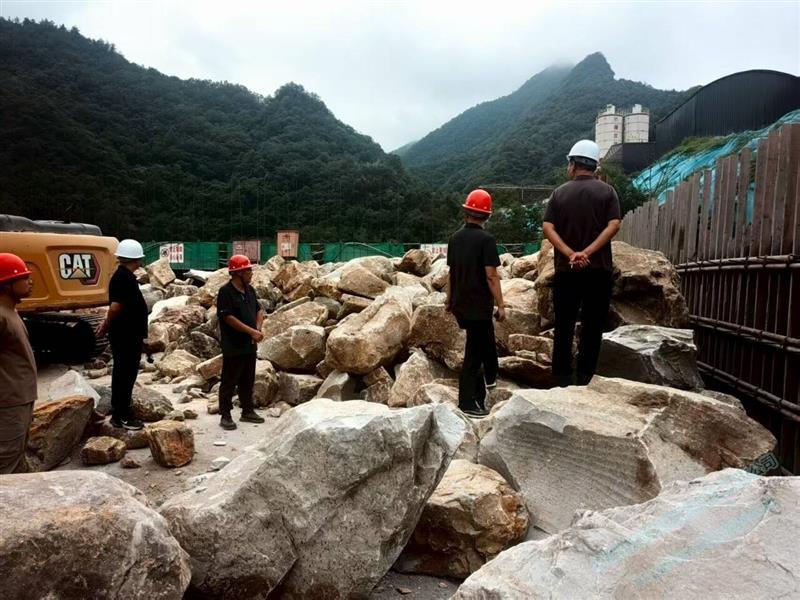

（1）樞紐工程：水庫主要建筑物由大壩、溢洪道、供水建筑物等組成。大壩為堆石混凝土重力壩，壩頂高程486.0m，最大壩高61.0m，壩頂寬4.5m，溢流壩段最大底寬48.85m，非溢流壩段最大底寬35.55m。在壩頂處設無閘控制堰頂溢流泄洪，溢流堰凈寬45.0m，堰頂高程482.0m，挑流消能。正常蓄水位482.0m，設計洪水位483.43m，校核洪水位484.92m，設計引水流量為0.10m3/s。

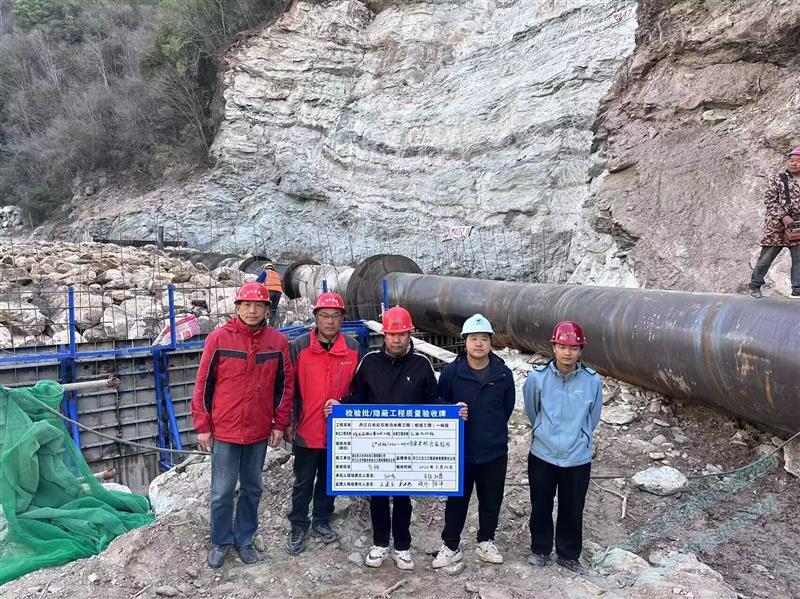

（2）輸水工程：取水口位于大壩左岸非溢流壩段，輸水管道分別沿紅石巖溝左岸和浪鹽路而行，沿途經過鹽池河紅石巖溝水廠、白楊坪林區水廠、浪河水廠、肖河水廠，輸水管線主線（管徑φ350mm）37.48km，支線（管徑φ125mm）長5.73km。

（3）大壩安全監測設計

紅石巖溝水庫大壩應設的儀器監測項目有變形觀測、滲流觀測、水位觀測等。

（4）機電及金屬結構

1）水力機械

根據進水口的部分，取水形式為3層閘門控制取水，輸水管線高低起伏，防止產生氣室，阻礙水流通過，需在最高點設置復合排氣閥；同時為了方便管道的檢修和維護，在穿路管段、沿公路橋敷設和管道分水處等部分設置檢修閥門，在管道最低處設置排水閥。

2）電氣工程

本工程位于鹽池河鎮鹽池灣村，根據丹江口電網10kV配電網絡現狀，浪河鎮至鹽池河鎮有一條10kV線路，該線路起點為浪河鎮，終點為鹽池河鎮，線路全長32km。本工程距鹽池河鎮4.0km，工程區壩址下游1km處新建鹽池河水廠有一回10kV線路，配置一臺100kVA變壓器。從鹽池河水廠10kV線路“T”接至壩頂，線路全長1km，導線采用LGJ-35型。

照明電源取自低壓開關柜，電壓采用AC220V。根據不同環境和場所的照明要求，選用合適的燈具，并滿足各自的照度要求。

3）金屬結構

紅石巖溝水庫金屬結構部分主要由進水口攔污柵、進水口檢修閘門、進水口工作閘門、輸水鋼管，放空旁通管和生態流量管等組成。進水口攔污柵設在分層進水口上游，設置1扇活動式攔污柵，孔口尺寸寬度1.0m，檢修平臺高程486.00m。

四、監理服務期:840日歷天，其中計劃監理服務期840日歷天，另加缺陷責任期12個月。自2024年05月31日至2026年09月17日。
